SMG基于OTN的 IP传输平台实践

9月23日下午由上海市电影电视技术学会主办、上海文化广播影视集团有限公司技术中心协办的“5G环境下融合媒体IP制播网络建设与应用论坛”在上海召开,上海广播电视台技术中心传送播出部主任工程师杨升带来《SMG基于OTN的IP传输平台实践》为题的精彩演讲。

回顾SMG以往几代传输系统,最早是622M SDH+模拟光端机,是90年代为了音频传输做的传输系统;到了第二代——2.5G MSTP+数字基带光端机,也是以音频为主;第三代,就是目前正在实践探索的系统。“要致富,先修路”,SMG致力于修好底层传输的路,这条路修好了才能致富,才能做IP化的很多事情。

SMG现有传输系统存在设备老化、资源利用率低、缺乏传输层保护,且缺乏信息化的统一管理等问题,亟待进行系统改造。在传输需求方面,在广播发射端有音频传输的需求,这块对音频本身也有IP化的要求,包括对高质量无压缩的需求,也在推动整个传输网的建设。还有一块就是由于流媒体传输陡增,台内相比好一点,但台外大量互联网的流太多了,而现在台联网还是比较散的支撑起流媒体的业务,并不集中化。

SMG第三代传输平台构建思路

在设想中,SMG第三代传输平台将以“OTN N*100G+IP多业务传输+管理”为主要表现,其总控如何能把压缩流和无压缩流更好的一起管理,是目前碰到的棘手问题。

要具备运营商的思维,OTN等技术对运营商而言并不陌生,广电不光要在设备方面采用,也要吸取用运营商管理网络的思维经验。还要积极去打开门互联,以往的传输系统都是封闭的,自己业务自己跑,现在需要互联出去。从架构上来说,还要把握分层级和可管控的思路。

OTN(Optical Transport Network,光传送网),其是以波分复用技术为基础、在光层组织网络的传送网,是波分下一代的骨干传送网。可以解决传统波分网络对于波长/子波长业务调度能力差、组网保护能力弱等问题。作为一个波分复用技术,已经是较为成熟的技术,主要以实现波分复用,解决的就是帧结构、电交叉、光交叉、监控开销,还解决了调度不灵活、保护方式单一、网络运行维护、管理不灵活等问题。

作为传输骨干核心技术,为应对视音频等业务流量增长,将多业务平台上移,OTN下沉。在架构中,下层是光纤资源,中间层是OTN,再上层就是TDM、IP/MPLS/以太网,通过这些来实现IP化提升,增加了带宽和安全性同时有助于提升管理能力。

SMG基于OTN的 IP传输平台实践-DVBCN

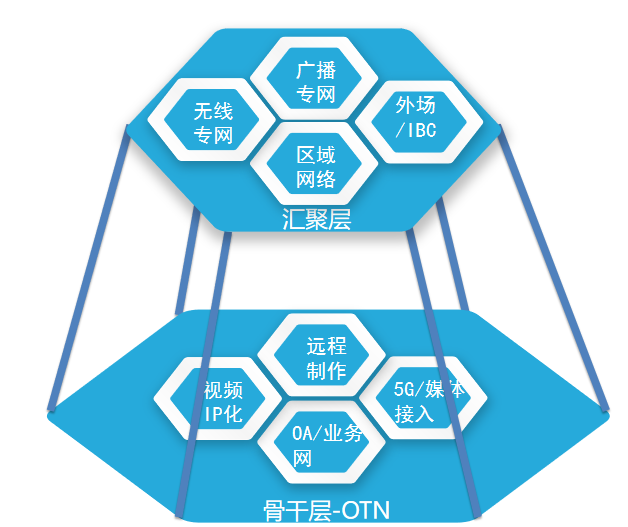

其中OTN传输骨干以骨干层和汇聚层的两层结构。今年年初的时候,SMG基本上把这个架构已经搭起来了。骨干基本上是三个节点,其OA、业务网、远程制作都可以接到骨干上来,汇聚层较为灵活,可以开展更多的业务。多个系统可以跟IP无缝对接,每层都可以进行系统的IP改造,基于这个骨干网的架构往外延伸,不管跟运营商还是跟云的厂商对接,都是可以基于这样一个框架来实现。具体来看,这个骨干网可分为三个固定骨干节点,固定节点主要传输视音频IP化、OA等网络,设计按照2*100GE、10*10GE,40波道,OLP进行。移动节点主要用于远程制作,设计按照2*100GE、10*10GE,8波道,OLP。

从传输骨干系统到传输分发平台规划的思路上。第一步进行建设底层骨干网基础;第二步以实现传输后端IP化改造;第三步进行传输后端IP化改造;第四步则为管理平台建设,从设备自身网管发展到统一管理调度;第五步进行媒体对接建设,推进传输枢纽建设,打通运营商/云通路;第六步为新媒体分发,实现对流媒体业务支持;第七步则是业务平台建设,以实现对业务与传输深度耦合。

OTN骨干网应用

在应用方面,就是跟一些制播系统IP化的接口打通,把几个IP化平台,比如说一些演播室对接,包括跟转播车的对接,也包括跟与互联网的对接。相关接口设备具有传输保护性能好、接口丰富、传输带宽大等特性。可与流媒体业务传输有机结合,并支持主流网络传输协议(公网/专网)。能实现从设备网管到未来融媒体节目统一管理,统一调度。

OTN骨干网应用层,固定OTN主要承载了集团业务网、办公网、视音频IP化等业务,今后随着业务的拓展,可对现有系统波道进行扩容,或新增节点,实现骨干网系统的平滑升级。移动OTN方面,已在8月底大型活动远程制作直播中进行了应用,提供了传输保护功能,节省光纤资源,解决了大颗粒业务长距离传输的问题。

在广播音频IP化传输应用中,如果仅传输广播业务,其业务种类单一且颗粒度很小,业务带宽比较小。因此,以投资性价比的角度来看,不适合采用OTN等传输系统来组网,建议采用轻量化设备,将5个点用交换机组成一个ERPS环网。广播音频传输采用AES67标准,AES67标准已被国家广电总局采纳为最新的行业标准,其具有的高质量无压缩传输音频信号、低延时、带宽利用率高、标准以太网协议及全程音频传输可监控监听的特点非常适合作为广播大厦至各发射台广播节目旧E1传输系统的替换。

在光缆传输实时监测应用中,OTN在当中这一层,下层的光纤资源如何管理好,也是为将来IP化提供更好的服务。通过OTDR和光切换开关的方式实现光缆的实时监测,现在监测到了96路的规模,所有的光纤可以实时报警,并能报到手机上去。

光缆传输实时监测应用还可解决一些痛点,以前光纤资源都是出事情了,影响业务了才知道,现在实现了监测光功率和衰减情况,在故障前就可以做到预警,有些直接影响业务的可以第一时间响应。

对光缆资源管理应用方面,自主开发光缆资源管理系统,完成了光缆建立、跳纤资源、光缆交割等管理。这样使得对800多公里、60余个节点光缆信息的电子化、系统化,进而提高了光缆资源管理水平。

最后,杨升也做出了一些思考总结。

传统的SDI架构与IP架构势必在今后一段时间内共存,如何在控制成本的前提下实现平滑过渡是目前要考虑的问题;互联网新媒体协议RTMP/UDP/SRT,由于不再走传统SDI接口,要求我们快速提升对接能力并构建与其相匹配的网络架构、人力、运营等配套;统一收集网管信息后,面向用户的监看操作,集中的监控管理,提高了系统维护效率和用户应用体验度。

总之,按照SMG流媒体战略要求,运用运营商的思维理念,转变传统服务模式,以全新适配IP的技术架构建设具有领先水平的传输枢纽,进而能为SMG战略发展提供技术支撑。
